Serie PosiTest® HHD

Detectores de porosidad por alta tensión

Detecta defectos, porosidad, microperforaciones, fallas y otras discontinuidades en revestimientos, recubrimientos y membranas mediante corriente de alta tensión continua o pulsada.

  • Disponible en forma de bastón con CC pulsada o de mando de empeñadura o varilla compacta con CC continua
  • Su diseño ligero y ergonómico proporciona un uso cómodo durante todo el día, reduciendo la fatiga del operador
  • Salida de tensión continua o de impulsos regulados que no varían bajo carga- ±5% de precisión de tensión
  • Calculadora de voltaje: introduzca el grosor del revestimiento para calcular automáticamente el voltaje de prueba necesario.
  • Amplias opciones de electrodos: elija entre una amplia gama de electrodos de rodillos de resorte y de cepillos planos de alambre, o utilice electrodos de otros fabricantes con adaptadores opcionales: Otros tamaños hechos a medida están disponibles a petición.
  • Certificado de Calibración de Formato Largo incluido con cada instrumento
Bandera "Made in USA" con texto negro debajo
Cumple con las normas ASTM D4787/D5162/D6747/D7953/G62, ISO 29601, NACE SP0188/SP0274/SP0490, AS3894.1

Características

Simple

  • Fácil de usar con una pantalla brillante de LCD a color
  • Listo para medir: incluye todo lo necesario para las pruebas
  • Alerta de forma audible y visible cuando se detectan fallos/discontinuidades
  • Su diseño ligero y ergonómico proporciona un uso cómodo durante todo el día, reduciendo la fatiga al ususario
  • Calculadora de voltaje: introduzca el grosor del revestimiento para calcular automáticamente el voltaje de prueba necesario.

Durable

Preciso

  • El voltímetro certificado incorporado (medidor de cresta, medidor de jeep) muestra y regula la tensión en el electrodo
  • Certificado de Calibración de Formato Largo incluido con cada instrumento
  • Cumple con las normas nacionales e internacionales, incluyendo ISO, ASTM y NACE

Potente

  • Al detectar un fallo o porosidad, se emite una luz estroboscópica y una alarma sonora
  • La alarma acústica permanece audible en entornos ruidosos
  • Batería inteligente de iones de litio extraíble

Seguro

  • El gatillo de seguridad de pulsación y retención ayuda a evitar la generación accidental de alta tensión
  • Cable de tierra de 7,6 m (25') con conector de bloqueo y abrazadera de muelle
  • A prueba de golpes/de fluencia o deslizamiento electrico-sellado interiormente para minimizar la distancia de fluencia a los componentes de alta tensión. Diseñado de acuerdo con la norma IEC 61010-1.

Versátil

  • Se dispone de una amplia gama de electrodos de muelle y cepillos de alambre. Tamaños personalizados disponibles bajo petición.
  • Conectores y adaptadores para la compatibilidad con casi todos los electrodos existentes en la industria

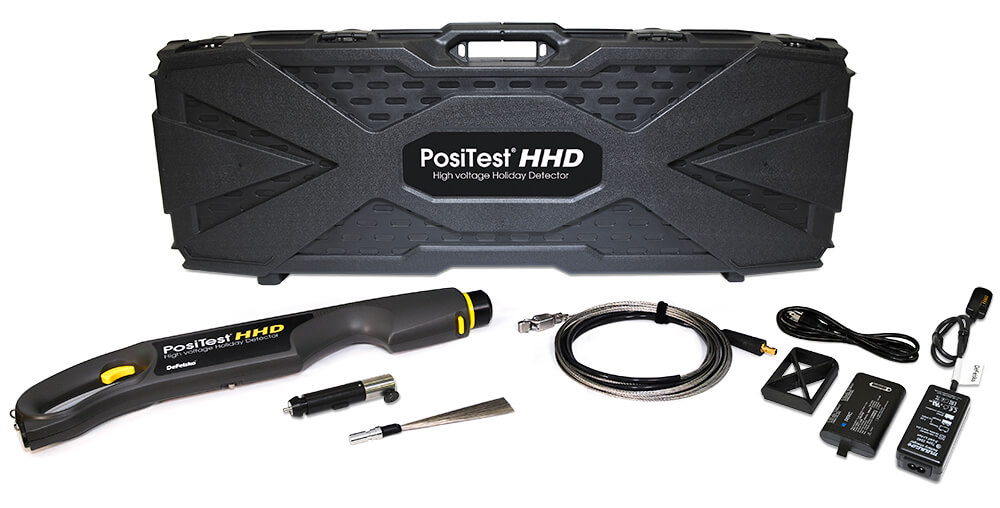

Todos los kits incluyen: detector de porosidad, cable de tierra de 7,6 m (25') con pinza de tierra, batería de iones de litio, cargador inteligente con entrada de tensión de CA universal, cepillo de acero inoxidable de abanico, instrucciones, estuche rígido y resistente, certificado de calibración con trazabilidad al NIST, garantía de dos (2) años.

Especificaciones

Especificaciones

PosiTest HHD Kit

PosiTest HHD Kit básico

Salida CC

PosiTest HHD Kit C

Pulsado

Ajuste de la tensión de salida

0,5 kV - 1 kV: pasos de 10 voltios

>1 kV: Pasos de 100 voltios

Precisión de la salida

Continuo

Rango de tensión de salida

±5%

0,5 - 35 kV

Duración del pulso

0,5 - 30 kV

10 μs

Frecuencia de repetición del pulso

30 Hz

Tamaño de la batería

72 Wh Li-ion

36 Wh Li-ion

Duración típica de la batería
para rodillos de muelle seleccionados a 10 kV
Ø 12"
Ø 40"
Temperatura de funcionamiento

40 horas.

---

16 horas.

30 horas.

12 horas.

De -20° a 60°C (de -4° a 140°F)

Peso unitario
Estuche

1,6 kg (3,6 libras)

Maletín impermeable Pelican Storm de alta resistencia

Estuche rígido de alta resistencia

1,5 kg (3,3 libras)

Varilla de electrodo incluida

50 cm (20")

13 cm (5")

Correa para el hombro

Incluye

Opcional:

Dimensiones de la caja

101 x 46 x 18 cm (40" x 18" x 7")

104 x 39 x 14 cm (41" x 15,5" x 6")

---

---

4 baterías Li-ion 18650

0,74 kg (1,63 lbs.)

46 x 33 x 18 cm (18" x 13" x 7")

Dimensiones de la unidad

64 cm x 6,4 cm x 13 cm

(25" x 2,5" x 5")

33 cm x 10,8 cm x 8 cm
(13" x 4,25" x 3,1")

PosiTest HHD Tipo bastón

Detecta las discontinuidades mediante corriente continua (CC) pulsada

  • Rango de voltage ajustable por el usuario de 0,5 a 35 kV
  • Calculadora de voltage: elija una de las 11 normas internacionales e introduzca el grosor del revestimiento para calcular automáticamente el voltage de prueba necesario
  • El accesorio opcional de varilla de mano convierte el detector en una configuración de varilla ideal para realizar pruebas en zonas de difícil acceso (apto para voltajes < 15 kV).
  • El modo de alarma acústica puede ajustarse a distintos entornos

TAMAÑO DE LA UNIDAD:
64 cm x 6,4 cm x 13 cm
(25" x 2,5" x 5")

PESO DE LA UNIDAD:
1,6 kg (3,6 lbs.)
con batería de 72 Wh (sin electrodos)

Disponible en 2 configuraciones de kit:

PosiTest HHD Kit

Incluye TODAS características mostradas arriba más:

PosiTest HHD Kit básico

Incluye TODAS características mostradas arriba más:

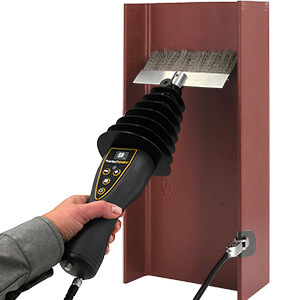

PosiTest HHD C Estilo Mango de Empeñadura o Varita

Detecta las discontinuidades mediante CC continua

Kit del PosiTest HHD C

Incluye TODAS características mostradas arriba más:

  • El diseño ergonómico ligero de una sola pieza proporciona un uso cómodo durante todo el día, reduciendo la fatiga del operario
  • No necesita de una bateria externa de hombro, toda la electrónica, las pilas y los conectores están integrados en una sola empeñadura portátil
  • Rango de voltaje ajustable por el usuario de 0,5 a 30 kV
  • Las potentes baterías de iones de litio encajan perfectamente en el mango de la empeñadura compacta, lo que elimina la necesidad de una caja de baterías independiente y reduce el peso y la fatiga del operario.
  • Varilla de extensión de 43 cm (17") disponible para la detección en suelos y zonas de difícil acceso

TAMAÑO DE LA UNIDAD:
33 cm x 10,8 cm x 8 cm
(13" x 4,25" x 3,1")

PESO DE LA UNIDAD:
0,74 kg (1,63 lbs.)
con pilas (sin electrodos)

Kits

Seleccione entre 3 PosiTest HHD Opciones de kit...

Disponible en kits de tipo bastón con CC pulsada o de tipo mango de empeñadura o varilla compacta con CC continua.

PosiTest HHD Kit
Kit del PosiTest HHD
HHDKIT*
Salida CC
Pulsado
Baterías
72 Wh Li-ion
TIPO DE ESTUCHE
Pelican
Varilla de electrodo
50 cm (20")
Ver PDFCotización
Gráfico de control verde que indica que un artículo está Disponible
Disponible
Envío en el mismo día si se ordena antes de las 2PM EST
PosiTest HHD Kit
Kit básico del PosiTest HHD
HHDKITB
Salida CC
Pulsado
Baterías
36 Wh Li-ion
TIPO DE ESTUCHE
Cubierta Dura
Varilla de electrodo
13 cm (5")
Ver PDFCotización
Gráfico de control verde que indica que un artículo está Disponible
Disponible
Envío en el mismo día si se ordena antes de las 2PM EST
PosiTest HHD Kit
Kit del PosiTest HHD C
HHDCKIT
Salida CC
Continuo
Baterías
18650 Li-ion (4)
TIPO DE ESTUCHE
Cubierta Dura
Varilla de electrodo
no necesario
Ver PDFCotización
Gráfico de control verde que indica que un artículo está Disponible
Disponible
Envío en el mismo día si se ordena antes de las 2PM EST

*Para sustituir una varilla de electrodos corta de 13 cm (5"), añada "-S" al código del producto (es decir, HHDKIT-S).

Electrodos

Electrodos de muelle para PosiTest HHD
Electrodos de rodillo de resorte
Información
Electrodos de cepillo de alambre plano para PosiTest HHD
Electrodos de cepillo de alambre plano
Información
Electrodos de cepillo de alambre plano para PosiTest HHD
Electrodos de cepillo semicirculares
Información

Videos

Vídeo en miniatura
PosiTest HHD Detector de Porosidad de Alto Voltaje - Prueba de fallos y discontinuidades en los revestimientos

PREGUNTAS FRECUENTES

plus-icon
icono negativo

¿Qué es un detector de porosidad?

Un detector de porosidad es un instrumento no destructivo para detectar discontinuidades en un sistema de revestimiento, como por ejemplo, grietas, agujeros y fisuras. Otros nombres son detector de porosidad, comprobador de continuidad, comprobador de porosidad y detector de fugas.

Existen dos tipos de detectores de microorificios: de baja tensión (esponja húmeda) y de alta tensión (comprobador de chispas). Los detectores de baja tensión, como el PosiTest LPD, se utilizan normalmente en sistemas de revestimiento de menos de 500 µm (20 mils) de espesor. Los detectores de chispas de alta tensión, como PosiTest HHD y PosiTest HHDC, funcionan a tensiónes de hasta 35,000 V y se utilizan normalmente en revestimientos de más de 250 µm (10 mils) de espesor.

plus-icon
icono negativo

¿Qué significa el término "detector de porosidad tipo Bastón" o "Mango de Empeñadura tipo Varita"?

Un detector "tipo bastón" de porosidad es un detector autónomo con batería interna y electrodos que se fijan al extremo de una varilla de electrodos (bastón). Los detectores "Mango de Empeñadura tipo Varilla" o "de cinturón" suelen tener una batería independiente que se lleva en el cinturón o en la bandolera al hombro y electrodos que se sujetan a una varilla manual. El NUEVO PosiTest HHDC es un detector de porosidad compacto de tipo empeñadura que no requiere un paquete de baterías separado. Las baterías de iones de litio encajan perfectamente en el mango.

PosiTest HHD es el primer instrumento combinado de tipo bastón/varilla del mercado. Con el accesorio opcional de varilla de mano, el PosiTest HHD se convierte en un instrumento tipo varilla adecuado para tensiones inferiores a 15k.

plus-icon
icono negativo

¿Cómo se realiza una prueba de alta tensión?

La prueba de alto voltaje de porosidad se realiza moviendo un electrodo cargado sobre la superficie recubierta. Cuando se encuentra una porosidad, la corriente fluye desde el electrodo hacia el sustrato. La corriente vuelve al detector a través del cable de tierra, completando el circuito y activando las alarmas audibles y visibles. Un voltímetro de lectura de picos integrado mide y muestra las tensiones de salida en la pantalla mientras se utiliza.

plus-icon
icono negativo

¿Por qué es importante la medición de la porosidad?

Después de aplicar un revestimiento protector, es importante asegurarse de que no haya defectos o discontinuidades que dejen al descubierto el sustrato subyacente. Las pequeñas áreas de revestimiento fino o ausente, denominadas "fallos" o "porosidad", pueden convertirse en focos de corrosión y reducir drásticamente la vida de un sistema de revestimiento protector. Pueden ser invisibles a simple vista. Los detectores de porosidad se utilizan a menudo en aplicaciones en las que la corrosión es difícil de controlar, o en entornos de servicio agresivos en los que el rendimiento del revestimiento protector es crítico.

plus-icon
icono negativo

¿Cómo mide el PosiTest HHD los revestimientos en hormigón?

Al medir el espesor del revestimiento, el hormigón no se considera un sustrato "conductor", ya que es mucho menos conductor que el metal. Sin embargo, el hormigón sigue siendo ligeramente conductor y puede transportar suficiente corriente para que funcionen los detectores de porosidad. Por lo tanto, en cuanto a la detección de porosidad, el hormigón se considera un sustrato "conductor".

plus-icon
icono negativo

¿Existen electrodos hechos a la medida?

Sí. DeFelsko fabrica una amplia variedad de electrodos de rodillo y de cepillo de alambre plano. Hay tamaños personalizados disponibles a petición.

plus-icon
icono negativo

¿Existen electrodos para el interior de tuberias, semicírculo y otros tipos de electrodos?

Los electrodos de cepillo plano y de muelle estarán disponibles en longitudes preestablecidas y tambien personalizadas, además de la paleta de goma manual y el cepillo de abanico. DeFelsko tiene previsto añadir otros tipos de electrodos en el futuro, en función de la demanda. Si desea una configuración de electrodos que DeFelsko no ofrece actualmente, haganoslo saber

plus-icon
icono negativo

¿Qué electrodos son compatibles con el PosiTest HHD y PosiTest HHD C?

La serie PosiTest HHD ofrece conectores y adaptadores industriales estándar para la compatibilidad con casi todos los electrodos existentes, incluidos SPY, PCWI, Tinker & Rasor y 266/280.

plus-icon
icono negativo

¿Son necesarios los Verificadores PosiTest HHD para utilizar los PosiTest HHD o HHD C Detectores de porosidad por alta tensión?

No. La serie HHD de PosiTest incorpora un voltímetro integrado (medidor de cresta, medidor de jeep) con un Certificado de Calibración de formato largo. Sin embargo, algunas normas exigen un voltímetro independiente.

plus-icon
icono negativo

¿Son el PosiTest HHD o PosiTest HHD C compatibles con las soluciones PosiSoft?

No. El PosiTest HHD y PosiTest HHD C no registran datos y no son compatibles con el software PosiSoft.

plus-icon
icono negativo

¿Cómo es calibrada la serie PosiTest HHD en DeFelsko?

Tanto el PosiTest HHD como el PosiTest HHD C se calibran utilizando instrumentos trazables a un Laboratorio Nacional de Metrología. Con cada instrumento se incluye un Certificado de Calibración Long Form que contiene los valores de medida reales.

plus-icon
icono negativo

¿Existen consideraciones especiales para el envio y transporte de las baterías de iones de litio del PosiTest HHD y PosiTest HHD C?

Los modelos PosiTest HHD y PosiTest HHD C pueden enviarse con dos baterías de repuesto adicionales (o juegos de baterías para el HHD C) cuando se cargan a menos del 30% de su capacidad. Pueden enviarse por transporte terrestre y aéreo por los principales transportistas (UPS, FedEx y DHL) a todos los países, sujetos a requerimientos de etiquetado adicionales.

Nota: Cuando devuelva el PosiTest HHD para su revisión o reparación, NO incluya ninguna batería.

plus-icon
icono negativo

¿Por qué es importante la detección de fugas?

La detección de fugas cumple una función importante para reducir la probabilidad de que se produzcan costosas fugas en la construcción, la minería y otras industrias de contención de agua o líquidos. Ya sea un nuevo techo, un leach pad, un estanque de procesamiento o un vertedero, localizar defectos en geomembranas (y materiales similares) ayuda a reducir la costosa remediación y el daño ambiental potencial.

plus-icon
icono negativo

¿Cómo elijo entre el PosiTest HHD y el PosiTest HHD C?

La serie de detectores de porosidad por alta tensión  PosiTest HHD se ofrece en 2 configuraciones: tipo Bastón con salida de CC pulsada o tipo Mango de Empeñadura o Varilla con CC continua. Ambos modelos cuentan con voltaje ajustable, voltímetros certificados integrados y compatibilidad con casi todos los electrodos existentes en la industria (de la competencia).

El detector de Baston PosiTest HHD utiliza corriente continua pulsada para detectar porosidad y otras discontinuidades.

Las características incluyen:

  • Detector ergonómico a dos manos, tipo bastón, para un uso cómodo durante todo el día
  • Calculadora de tensión: elija entre 11 normas internacionales e introduzca el grosor del revestimiento para calcular la tensión de prueba necesaria.
  • Rango de tensión ajustable por el usuario de 0,5 a 35 kV
  • El accesorio opcional de varita manual convierte el detector en una configuración de varita para probar áreas de difícil acceso
  • La tecnología de pulsos evita la acumulación de carga en la superficie y permite la conexión a tierra mediante un "cable de arrastre".

El detector compacto tipo Mango de Empeñadura o Varilla PosiTest HHD C utiliza corriente continua.

Las características incluyen:

  • Instrumento ligero y compacto que se maneja con una sola mano y elimina la fatiga del operario
  • La calculadora de tensión determina automáticamente la tensión de prueba necesaria utilizando una ecuación de la próxima revisión de las normas ASTM y NACE.
  • Rango de tensión ajustable por el usuario de 0,5 a 30 kV
plus-icon
icono negativo

¿Cuál es la diferencia entre el Verificador para PosiTest HHD y el Verificador para PosiTest HHD C?

El Verificader para PosiTest HHD es un voltímetro calibrado (medidor de cresta, medidor de jeep) ideal para verificar la tensión de funcionamiento de TODOS los detectores deporosidad de pulso en el rango de 500 a 35.000 voltios.

El Verificador para PosiTest HHD C es un voltímetro calibrado (crest meter, jeep meter) ideal para verificar la tensión de funcionamiento de TODOS los detectores de porosidad de tipo continuo en el rango de 500 a 30,000 voltios.

plus-icon
icono negativo

¿Aún necesita ayuda?

Antes de devolver su medidor o instrumento para su reparación, siga los pasos de solución de problemas en la Guía de solución de problemas, o hable con un miembro de nuestro equipo de soporte técnico llamando al +1-315-393-4450.

Accesorios

Electrodos de cepillo de alambre planoElectrodos de cepillo de alambre plano

Electrodos de cepillo de alambre plano de acero inoxidable para la serie PosiTest HHD - Diversos tamaños disponibles: 5 a 120 cm (2" - 48")

InformaciónInformación
Electrodos de rodillo de resorteElectrodos de rodillo de resorte

Electrodos para tubos de acero para la serie  PosiTest HHD - diversos diametros disponibles: 10 a 91 cm (4" - 36") Los rodillos incluyen dos acopladores preinstalados.

InformaciónInformación
Verificadores para PosiTest HHDVerificadores para PosiTest HHD

Voltímetro independiente (medidor de pico, medidor de jeep) para verificar la precisión y el funcionamiento de los detectores de porosidad de CC de tipo pulso o continuo

InformaciónInformación
Cepillo de neopreno semicircular HHD 50-127mm/2-5".Cepillo de neopreno semicircular HHD 50-127mm/2-5".

Electrodo de cepillo semicircular de neopreno para la serie PosiTest HHD -bueno para tubos de 50 a 127 mm / de 2 a 5 pulgadas

InformaciónInformación
Adaptadores de electrodosAdaptadores de electrodos

Conecta a los electrodos de resorte y cepillo para PosiTest HHD de otros fabricantes

InformaciónInformación
Electrodo de cepillo de abanico de repuestoElectrodo de cepillo de abanico de repuesto

Cepillo de abanico de acero inoxidable para la serie PosiTest HHD - 152 mm (6")

InformaciónInformación
Conector para rodillos de muelleConector para rodillos de muelle

Conecte el PosiTest HHD a los electrodos de rodillo de muelle tanto de DeFelsko como de SPY

InformaciónInformación
Varillas de electrodosVarillas de electrodos

Elija entre varillas de 13 cm (5") y 50 cm (20") para PosiTest HHD

InformaciónInformación
Barra de extensiónBarra de extensión

Barra de extensión de 43 cm (17") para PosiTest HHD C

InformaciónInformación
Acopladores de muelle de repuestoAcopladores de muelle de repuesto

Se enrosca en los rodillos de muelles rodantes y se fijan al conector de muelles para la serie PosiTest HHD

InformaciónInformación
Paleta de goma conductoraPaleta de goma conductora

Paleta de goma conductora de 102 mm/4" para PosiTest HHD

InformaciónInformación
Varilla de manoVarilla de mano

Convierte el PosiTest HHD en un instrumento de tipo varilla

InformaciónInformación
Baterías de repuestoBaterías de repuesto

Baterías de Li-ion de repuesto para la serie de PosiTest HHD

InformaciónInformación
Correa para el hombroCorrea para el hombro

Correa de hombro para el PosiTest HHD Kit básico

InformaciónInformación
Ver más accesorios

Recursos

Descargas

Información
