Existen dos tipos de soluciones de detección no destructiva microorificio/discontinuidad para localizar poros en un sistema de protección recubrimiento : baja tensión microorificio Detectores como el PosiTest LPD y alta tensión discontinuidad Detectores como el PosiTest HHD y PosiTest HHD C.
Se aplican revestimientos y revestimientos protectores a sustratos metálicos y de Concreto para evitar la corrosión. Las áreas de recubrimiento delgado o faltante, llamadas estenopeicos o vacaciones, pueden reducir drásticamente la vida útil de un sistema de recubrimiento protector. Estas discontinuidades pueden ser causadas por atrapadas air burbujas o contaminación por partículas que dejan pequeñas regiones del sustrato con poca o ninguna cobertura de recubrimiento y, si no se reparan, pueden convertirse en focos de corrosión. Incluso en áreas donde el espesor de la película seca es suficiente, se pueden formar agujeros o vacaciones, y pueden ser invisibles a simple vista. Por lo tanto, la prueba de un recubrimiento curado utilizando un instrumento de detección de porosidad eléctrica para localizar agujeros es crucial para prevenir fallas en el recubrimiento.
La detección de agujeros de alfiler/porosidad puede realizarse en revestimientos no conductores aplicados tanto a sustratos metálicos como de Concreto. Aunque el Concreto es mucho menos conductor que el metal, sigue siendo ligeramente conductor debido al contenido de humedad, y puede transportar suficiente corriente para permitir el funcionamiento de los detectores porosidad . La corrosión y las picaduras debajo de los revestimientos protectores pueden provocar fallos importantes del revestimiento en sectores como los tanques de almacenamiento, las tuberías y la construcción en general.
Antes de realizar la prueba, el orificioporosidad Los instrumentos de detección están conectados a tierra en un área del sustrato de metal desnudo. Detectores de alta tensión con tecnología de pulsos, como el PosiTest HHD, también se puede conectar a tierra mediante un cable de tierra de arrastre, un collar de conexión a tierra o una alfombrilla de conexión a tierra. En sustratos de concreto, el cable de tierra se une a la barra de refuerzo u otro suelo metálico instalado permanentemente en el concreto. Si el suelo metálico no es visible, el cable de tierra se coloca directamente contra la superficie de Concreto sin recubrir.
El instrumento genera una tensión que carga el electrodo a medida que este se desplaza sobre la recubrimiento. Cuando se detecta un discontinuidad , la corriente fluye desde el electrodo hacia el sustrato situado debajo. La corriente regresa al detector a través del cable de tierra, completando así el circuito y activando una alarma.

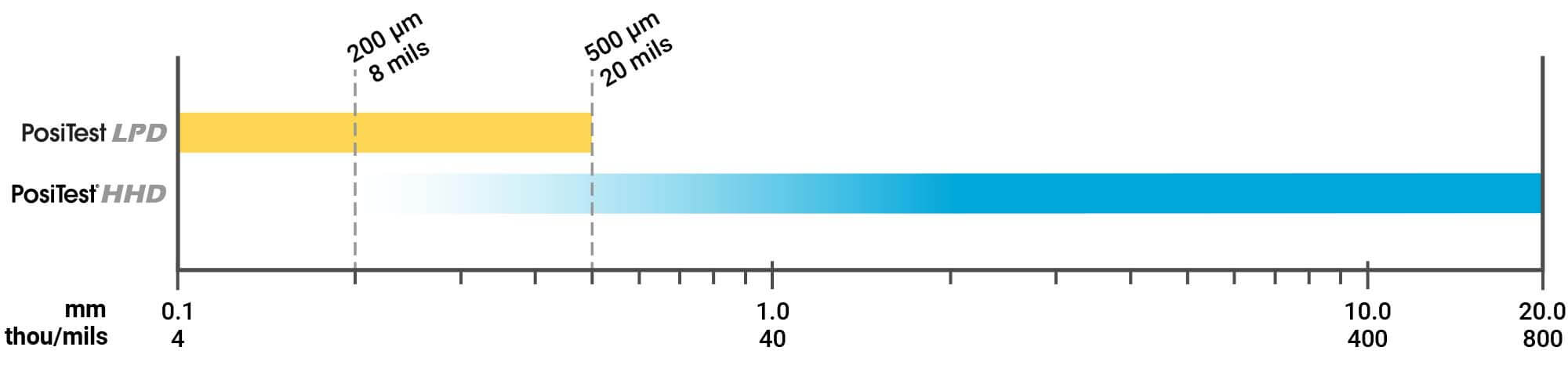

La elección entre un instrumento de detección de baja tensión o alta tensión porosidad depende del espesor del recubrimiento aplicado. Para recubrimiento espesor de hasta 20 mils (500 μm), baja tensión microorificio se suelen utilizar detectores (esponjas húmedas). alta tensión discontinuidad Los detectores (comprobadores de chispa) se utilizan en recubrimientos con un espesor total de 8 mils (200 μm) o más.
DeFelsko ofrece detectores de porosidad de baja y alta tensión para localizar agujeros de alfiler en revestimientos y recubrimientos no conductores aplicados a sustratos eléctricamente conductores. Estos instrumentos se ajustan a las normas ASTM, NACE, ISO y otras para la detección de porosidad . Con cada instrumento se incluye un certificado de calibración sin costo adicional.
baja tensión microorificio Detector
El PosiTest LPDbaja tensión microorificio detector es adecuado para sistemas « recubrimiento » con un espesor total « espesor » de hasta 20 mils (500 μm).
alta tensión discontinuidad Detector
El PosiTest HHD y los detectores PosiTest ,HHD , C alta tensión ydiscontinuidad son adecuados para detectar defectos en sistemas recubrimiento con un espesor total espesor de 8 mils (200 μm) o superior.
Nota: El rango bajo de la PosiTest HHD varía con los estándares

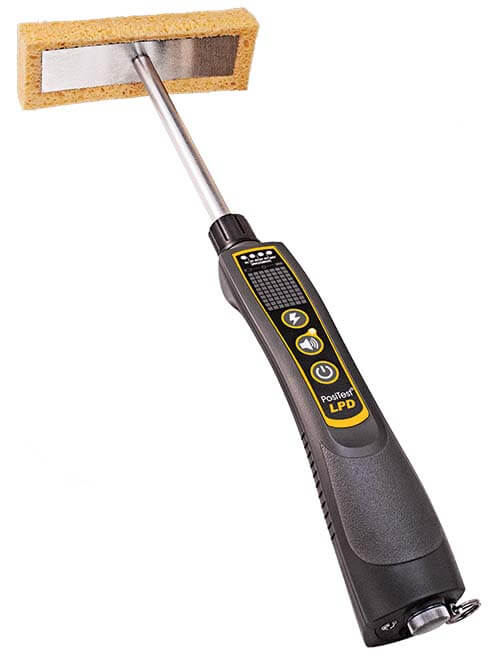

El detector «PosiTest LPD » baja tensión microorificio está diseñado para detectar defectos en sistemas recubrimiento con un grosor de hasta 20 mils (500 μm). Durante su uso, el operario desplaza la esponja humedecida sobre el recubrimiento superficie. Cuando se encuentra un microorificio , la corriente fluye desde la esponja hacia el sustrato situado debajo. La corriente regresa al detector a través del cable de tierra conectado, completando el circuito y activando alarmas sonoras y visuales.
Un selector de tensión botón permite al usuario alternar entre cuatro ajustes de prueba (9-90 V) que cumplen con la mayoría de las normas y especificaciones.
La función GroundSense™ asegura visiblemente que el instrumento está correctamente conectado a tierra con una luz indicadora para cada tensión seleccionada que cambiará de parpadeo a fija cuando se detecte una conexión a tierra.
Una amplia gama de herrajes de esponja adaptables y accesorios de extensión están disponibles para el PosiTest LPD. Los herrajes de esponja de rodillo para probar grandes superficies, un accesorio de esponja de diámetro interior y una esponja personalizable cuadrada de 8 pulgadas que se puede cortar en cualquier forma están disponibles para adaptarse a una variedad de configuraciones de prueba.
Para conocer todas las opciones de instrumentos y detectores « accesorio », visita: PosiTest ,LPD , baja tensión , microorificio .

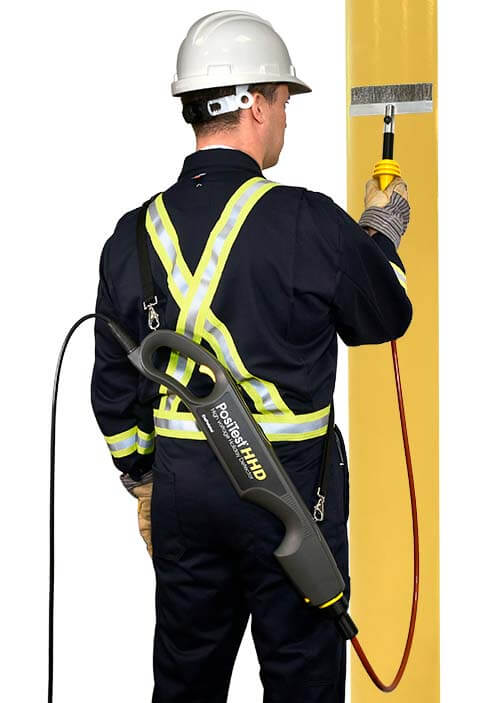

Los detectoresPosiTest HHD , PosiTest ,HHD , C, alta tensión y discontinuidad se utilizan para detectar defectos en recubrimientos de 8 mils (200 μm) o más en espesor y cuentan con un cepillo conductor cargado o un electrodo de resorte. Se utiliza tecnología de corriente continua pulsada para detectar defectos, que emite at un pulso de 30 veces por segundo, lo que hace que sea más seguro y fácil de conectar a tierra. El principio de funcionamiento de los detectores alta tensión discontinuidad es similar al de los detectores baja tensión . El electrodo cargado se pasa por encima de la superficie recubrimiento y, cuando se encuentra un defecto discontinuidad , la corriente fluye hacia el sustrato situado debajo. La corriente regresa al detector a través del cable de tierra, completando el circuito y activando alarmas acústicas y visuales. El instrumento se puede utilizar en configuración de varilla tal y como viene de fábrica o en configuración de transporte al hombro utilizando el accesorio de varilla opcional.
Se mantiene una salida de tensión ajustable por el usuario en un rango de 0,5 a 35 kV. El circuito avanzado es capaz de mantener una salida de tensión precisa para que la tensión del instrumento no caiga bajo carga. Utilizando la calculadora de voltaje en el menú, el operador puede introducir el espesor del revestimiento de la película seca y el estándar al que se ajustan, y el voltaje correcto se calculará automáticamente.
Tanto los electrodos de muelle para tubos como los cepillos de alambre plano están disponibles en varios tamaños. Los conectores de los electrodos están fabricados en acero inoxidable y aluminio para que sean resistentes a la corrosión, y no se necesitan herramientas para fijarlos. Existen adaptadores para conectar electrodos de muelle y de cepillo de otros fabricantes.
Para ver los detalles completos del instrumento y las opciones del kit, visite: PosiTest HHD Detector de Porosidad de Alto Voltaje.
