PosiTector RTR 3D — Archivo de datos de superficie (SDF) y mapeo de superficie 3D

Los modelos Advanced del PosiTector RTR 3D pueden guardar hasta 10 archivos de datos de superficie SDF de alta resolución. Estos archivos pueden importarse y analizarse en nuestro software PosiSoft Desktop o en software de representación/análisis de imágenes de terceros, como Gwyddion (gratuito y de código abierto), TrueMap o MountainsMap. El resultado es un mapa 3D de la superficie a un costo muy inferior al de dispositivos de perfilado interferométrico o confocal.

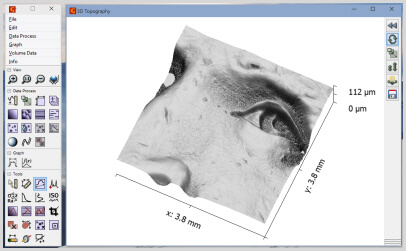

Imagen de PosiTector RTR 3D con un mapa generado en 3D tanto en la pantalla como más grande al lado
Imagen de un ejemplo de las funciones del software

Especificaciones del SDF

Alcance: 125 µm

Campo de visión: 4x4mm

Tamaño de la imagen: 1024x1024x12bit

Intervalo de muestreo lateral: 3,8µm

​

Ejemplos de renderización en 3D

(derivado de PosiTector RTR P3 Advanced utilizando el software Gwyddion)

Imagen de ejemplo de representación 3D con abrasivo angular G50
Imagen de ejemplo de renderizado 3D con granate
Imagen de ejemplo de renderizado 3D con la mezcla 320/Grit 40
Imagen de ejemplo de renderizado 3D con Bristle Blaster
Imágenes que muestran ejemplos de superficies mecanizadas

Ejemplos

(derivado de PosiTector RTR 3D)

PosiSoft Desktop

Imagen de una captura de pantalla de PosiSoft Desktop que muestra un archivo de datos de superficie del PosiTector RTR 3D

Software Gwyddion

Ejemplos de imágenes de la varilla moleteada de perfil

Ejemplos del software MountainsMap

Informes generados por MountainsMap

Ejemplo 1: Granalla de acero S280

Ejemplo 2: Superficie mecanizada (FLEXBAR Composite Pocket Set n.º 16008, fresado vertical: Ra = 6,3 μm)
